L'EC03 de SilverStone
L’EC03 est la solution de SilverStone pour permettre aux utilisateurs d’améliorer rapidement leur ordinateur de bureau ne fournissant pas de ports USB 3.0. Cet ensemble PCI-E + façade possède deux ports USB 3.0, avec des taux de transfert de données jusqu’à 10 fois plus rapides qu’avec l’USB 2.0. Ce dernier est compatible avec tout ordinateur ayant un emplacement PCI-E x 1 disponible. Si vous ne souhaitez pas acheter une nouvelle carte mère, le SilverStone EC03 représente la meilleure alternative pour vous offrir la rapidité de l’USB 3.0.


Caractéristiques

L'ensemble EC03
Le site officiel de Silverstone nous présente les informations suivantes concernant son EC03 :
  • Modèle N° SST-EC03B (noir) ou SST-EC03S (argent)
  • Puissance requise : 5Vdc via connecteur MOLEX
  • Compatibilité : Windows Xp, Vista et Seven (32bit/64bit)
  • Format : un emplacement(x1) PCI-E gen 2.0
  • Contrôleur USB 3.0 : NEC µPD720200
  • Ports USB : Double ports USB 3.0 (un connecteur interne)
  • Vitesse de transfert : USB 1.1 : 12 Mb/s ; USB 2.0 : 480 Mb/s ; USB 3.0 : 5,0 Gb/s
  • Prix : Inférieur à 40 €

Déballage

Voici le fameux EC03 que Silverstone nous a fait parvenir.


La boite et son contenu

Le pack, très complet, comprend la carte pour le contrôleur USB 3.0, le cache pour la façade, le câble avec les deux ports USB 3.0 et un mini-cd avec les drivers pour XP, Vista et Seven.
Ce petit ensemble permet à l'utilisateur d’avoir la possibilité d’obtenir une connexion USB 3.0 sans avoir à mettre la main à la poche dans l’achat d’un nouvel ordinateur. L'EC03 est la solution créée par Silverstone pour permettre aux utilisateurs de mettre rapidement à niveau les ordinateurs sans USB 3.0, tout en conservant sa configuration d'origine. Ce pack est compatible avec les ordinateurs disposant d'un emplacement PCI-E x 1, et d’un MOLEX.

Installation

Installation de la Carte PCI-E x 1
Il est conseillé dans un premier temps d'installer les drivers grâce au mini-CD fourni, l'installation est identique à celle de l'EC02 testé précédemment. Ensuite arrive l'étape de l'ouverture de notre boitier, pour insertion dans un port PCI-E x 1 de la carte. De plus, il faut connecter le câble des deux ports USB ainsi que l'alimentation de la carte via un câble MOLEX.
Il ne reste plus qu'a fixer dans un slot 3,5" notre façade avec les vis fournies

En ce qui concerne l'installation des drivers, pour nos lecteurs qui ont lu l'article sur l'EC02, le principe est exactement le même. On insère le mini-cd, le logiciel se lance, et il suffit de cliquer sur EC03. L'installation des drivers prend moins d'une minute et nécessite un redémarrage de l'ordinateur (sous Windows 7 intégral).

Protocole de tests

Configuration de testLa configuration de test est la suivante :
  • carte mère MSI 870A-G46 avec contrôleur USB 3.0 (AMD® 870+SB850)
  • CPU AMD 1055T X6
  • 8 Go de RAM
  • Hitachi 1 Tb Touro Desk Pro USB 3.0 External Hard Drive
Les mesures seront faites sur le même ordinateur, avec dans un premier temps une mesure sur un des deux ports natifs de l'ordinateur de test.

Les mesures seront faites avec HD Tune. C'est un outil qui peut tester les performances de lecture / écriture de votre disque dur, ainsi que la température en temps réel du matériel. HD Tune permet de se renseigner sur :
  • Le taux de transfert
  • les temps d'accès
  • L'utilisation du CPU
  • Des informations sur le disque : la version, le numéro de série, etc.
  • La santé du disque dur (SMART)

Résultats

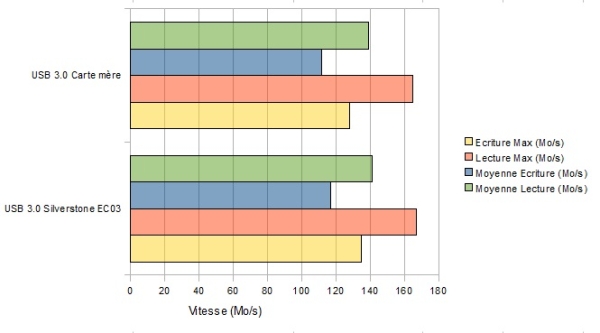

Voici les résultats des tests synthétisés sous forme d'un graphique, puis d'un tableau comparatifs.



USB 3.0
Silverstone EC03
USB 3.0
Carte mère
Écriture Max (Mo/s)135128
Lecture Max (Mo/s)167162
Moyenne Écriture (Mo/s)117112
Moyenne Lecture (Mo/s)141139
Temps d'accès (ms)12,913,1
Burst (Mo/s)276274
CPU (%)4,95,1

Les résultats sont au rendez-vous. En théorie, la vitesse des transferts via le contrôleur NEC µPD720200 indique une vitesse maximale de 5 Gb/s ce qui nous garantit une vitesse USB 3.0 maximale. On voit même que les résultats sont supérieurs à ceux d'une puce intégrée ! Par contre, pour les curieux qui auront regardé le schéma du contrôleur de plus près sur l'image ci-dessous (ou alors sa documentation) remarqueront une chose non négligeable. Ce contrôleur peut aussi gérer 2 ports USB 2.0 : dommage que Silverstone n'ai pas intégré ces ports USB supplémentaire dans leurs pack.


Le schéma du contrôleur NEC µPD720200 et sa localisation sur la carte

À l'usage

EC03 en façade
Après plusieurs jours passés en compagnie de l'EC03, c'est l'heure de faire le bilan sur ce produit. On voit que l'ajout d'un contrôleur USB3 dans sa machine via cette carte assure des performances au niveau de ceux intégrés directement sur les cartes mères. Cela rend cette approche très pertinente, Silverstone a donc tout à fait raison de proposer ce genre de produit. Nous n'avons pas remarqué de problème particulier sur cette solution technique, ce qui est plutôt une bonne nouvelle.

Avec moins de cinq minutes pour monter ce pack, et une installation qui dure moins de 30 secondes, cet ensemble pourra donc être acquis par les moins téméraires d'entre nous.

La façade est dotée d'un un design unique — au départ, l'ECO3 fut développé pour ne faire qu'un avec les tours de la marque possédant des couleurs bien spécifiques — et est déclinée en deux couleurs : un noir brossé et un blanc glacial. De plus, pour les bricoleur en herbe, la façade avec deux autres orifices disponible, pourront rajouter deux autre ports USB 3.0 ou 2.0 par le biais d'un petit montage maison.

Conclusion

L'EC03 est un moyen efficace pour équiper son ordinateur avec deux ports USB 3.0 pour moins de 40 €. Avec une vitesse de l'USB 3.0 quasiment identique à de l'USB 3.0 natif, cette carte permet de surpasser largement la vitesse d'un port USB 2.0. La finition quant à elle est très bien faite et cet ensemble ravira les personnes voulant passer à l'USB 3 sans modifier le look de leur machine.

Produit recommandé par ZeDen


par JBs 11 commentaires, dernier par Xpierrot
Partager

Commentaires

Grounch

Gros Membre
Nb msg : 1068
(#1) 09 octobre 2011 à 16h43
Je me demandais... est-ce qu'une différence sera visible avec des périphériques USB 2? J'avais pour idée de brancher mon HUB avec 2 disques durs sur un port 3.0.
Xpierrot

Responsable Hardware de Zeden
Nb msg : 1496
(#2) 09 octobre 2011 à 21h48
tes disques durs sont USB2 ou USB3 ?
Marchez doucement car vous marchez sur mes rêves
Grounch

Gros Membre
Nb msg : 1068
(#3) 09 octobre 2011 à 22h27
USB 2.
Xpierrot

Responsable Hardware de Zeden
Nb msg : 1496
(#4) 10 octobre 2011 à 06h10
Si tu as un hub USB3 branché à un port USB3 , si tu utilises tes 2 disques USB2 en simultané, ça devrait être mieux, mais je pense que c'est le seul cas de figure.
Marchez doucement car vous marchez sur mes rêves
JBs

Rédacteur Hardware
Nb msg : 269
(#5) 10 octobre 2011 à 07h46
je suis d'accord avec Pierrot.
Vue que ta un débit USB 3.0 <= 5.0 Gbits / s
L'usb 2.0 <= 500Mbit / s

Si tu as un hub a 5.0 Gbits / s. En théorie, tu pourrais mettre 10 USB 2.0. qui tourneraient a fond sur ton hub, mais il s'agit bien de théorie ....

i7 5820K | Antec Mercury 360 | Carte mère Gigabyte GA-X99 Gaming G1 Wifi | 48 Go DDR4 3000 MHz -Kingstom | Cartes graphiques : GTX 1080 Ti | Alimentation Be QUIET ! 850 W Platinium | 980 Go SSD RAID-0 | 4 To HDDs
Grounch

Gros Membre
Nb msg : 1068
(#6) 10 octobre 2011 à 13h22
Nan même le HUB est USB2, c'est pour ça que je me demandais s'il y aurait une différence en le branchant sur un port USB3 sur ma mobo.
Xpierrot

Responsable Hardware de Zeden
Nb msg : 1496
(#7) 10 octobre 2011 à 13h40
Strictement aucune. Ton port USB3 va fonctionner en USB2, tout simplement.
Marchez doucement car vous marchez sur mes rêves
Grounch

Gros Membre
Nb msg : 1068
(#8) 10 octobre 2011 à 14h36
Ok donc aucun interet, merci pour l'info
Xpierrot

Responsable Hardware de Zeden
Nb msg : 1496
(#9) 10 octobre 2011 à 14h57
Pour faire un peu de technique, chaque equipement USB (carte mère, hub, disque dur, clé, clavier, souris, lance missile, chauffe tasse, etc) dispose d'un controleur (aka "une puce". Les controleurs disposent de plusieurs normes de "dialogue" : USB1, USB1.1, USB2, USB3. Proposer la plus elevée implique FORCEMENT de proposer toutes celles en dessous. Du coup, quand on branche 2 periphériques USB ensemble, il y a une phase de discussion "toi tu sais faire de l'USB3 ? non . Tu sais faire de l'SUB2 ? oui. Ok, on fait de l'USB2. Je schématise très grossièrement ce qu'on appelle dans les protocoles de communication la phase de "négociation" : les péripheriques se mettent d'accord sur comment ils vont échanger.
Marchez doucement car vous marchez sur mes rêves
Grounch

Gros Membre
Nb msg : 1068
(#10) 10 octobre 2011 à 16h27
Oué c'est un peu comme pour les cartes graphiques PCI-E 1.0 et 2.0, la rétrocompatibilité marche dans les deux sens, en s'ajustant sur la norme la plus basse des deux parties.
Xpierrot

Responsable Hardware de Zeden
Nb msg : 1496
(#11) 10 octobre 2011 à 16h36
Exactement
Marchez doucement car vous marchez sur mes rêves
